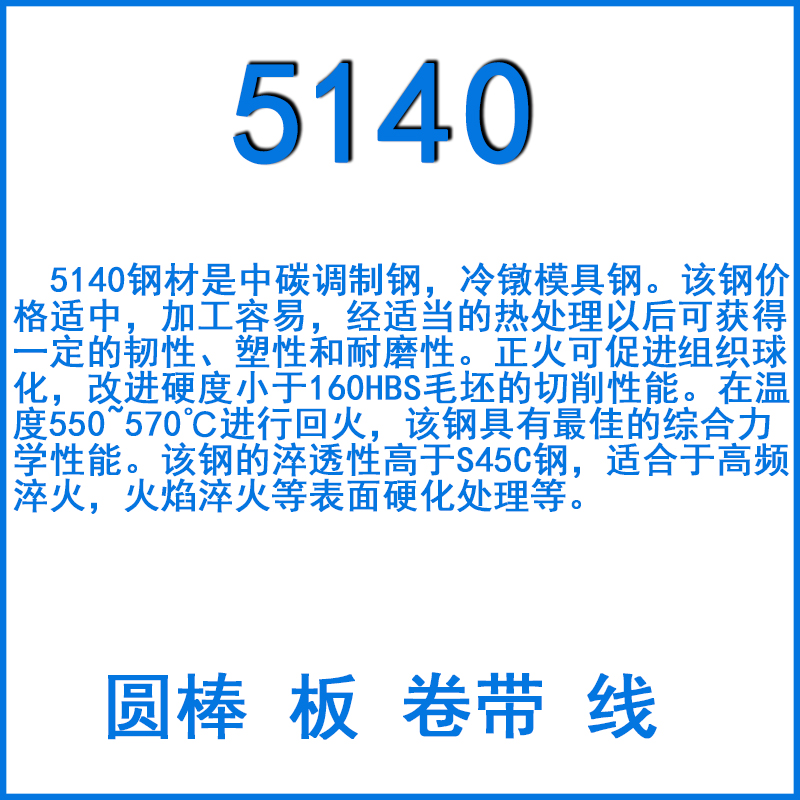

5140這種鋼經(jīng)調(diào)質(zhì)后用于制造承受中等負(fù)荷及中等速度工作的機(jī)械零件，如汽車的轉(zhuǎn)向節(jié)、后半軸以及機(jī)床上的齒輪、軸、蝸桿、花鍵軸、頂尖套等;經(jīng)淬火及中溫回火后用于制造承受高負(fù)荷、沖擊及中等速度工作的零件，如齒輪、主軸、油泵轉(zhuǎn)子、滑塊、套環(huán)等;經(jīng)淬火及低溫回火后用于制造承受重負(fù)荷、低沖擊及具有耐磨性、截面上實體厚度在25mm以下的零件，如蝸桿、主軸、軸、套環(huán)等;經(jīng)調(diào)質(zhì)并高頻表面淬火后用于制造具有高的表面硬度及耐磨性而無很大沖擊的零件，如齒輪、套筒、軸、主軸、曲軸、心軸、銷子、連桿、 螺釘、螺帽、進(jìn)氣閥等。此外，這種鋼又適于制造進(jìn)行碳氮共滲處理的各種傳動零件，如直徑較大和低溫韌性好的齒輪和軸

5140鋼材焊接前注意預(yù)熱，以防止因基體散熱，造成焊縫內(nèi)部激冷淬裂。焊接后調(diào)質(zhì)前最好加一遍正火。

5140鋼材的焊接性:

結(jié)晶時易偏析，對結(jié)晶裂紋(一種熱裂紋)比較敏感，焊接時容易在弧坑和焊縫中凹下的部分開裂。含碳量較高，快冷時易得到對冷裂紋很敏感的淬硬組織(馬氏體組織)。過熱區(qū)在冷速較大時，很容易形成硬脆的高碳馬氏體而使過熱區(qū)脆化。

焊接工藝要點(diǎn)

1、一般在退火(正火)狀態(tài)下進(jìn)行焊接。

2、焊接方法不受限制。

3、用較大線能量，適當(dāng)提高預(yù)熱溫度，一般預(yù)熱溫度及層間溫度可控制在250~300℃之間。

4、焊接材料應(yīng)保證熔敷金屬的成分與母材基本相同，如J107-Cr。

5、焊后應(yīng)及時進(jìn)行調(diào)質(zhì)熱處理。若及時進(jìn)行調(diào)質(zhì)處理有困難，可進(jìn)行中間退火或在高于預(yù)熱的溫度下保溫一段時間，以排除擴(kuò)散氫并軟化組織。 對結(jié)構(gòu)復(fù)雜、焊縫較多的產(chǎn)品，可在焊完一定數(shù)量的焊縫后，進(jìn)行一次中間退火。
